創業78年、アングルフレーム製作。
“角”をだす製缶屋です。
- 1.5m×3.0mサイズ加工対応
- 400坪の溶接組立スペースを確保
- 月間製作アングル枠100本/架台200本実績有
-
工業用アングルフレーム製作
- 株式会社マウンテック
全国から相談が集まる、創業78年の製缶屋。10面列盤で全長±2mm。
±2mm10面列盤 8,000mm における全長精度
+0〜-1.5mm単体公差
1個〜単品・試作から対応
78年創業。配電盤筐体を全国へ
こんな課題はありませんか
アングルフレームの発注先を探す理由は、だいたい6つに集約されます。
- 長年の外注先が製缶を廃業してしまい、代替先を探している
- 社内では作れない大型のサイズ・構造を断られた
- 列盤にすると全長が合わない／歪みが出る
- 形鋼のロット差で寸法がばらつく
- 1個だけの特殊枠を受けてくれる会社がない
- 溶融亜鉛めっき後に穴が塞がって困っている
すべて、マウンテックにおまかせ下さい。
選ばれる3つの理由
1. 全国でも数少ないアングルフレームの蓄積
全国的にアングルフレームを得意とする会社は多くありません。そのため地域を越えて相談が集まります。創業当時から配電盤（キュービクル）の筐体を製作し、全国の電機メーカーから受注してきました。
2. 形鋼のロットばらつきを見込んで組む精度設計
山形鋼・溝形鋼はロットによって角度と辺の長さが±1.5mm程度変わります。これを見込んで製作し、最後に歪み取りまで実施。外径・穴ピッチだけでなく、角度・対角まで作り込みます。
3. 一次加工からめっき後処理までワンストップ
11m定尺材の購入・切断から社内で実施。焼付け塗装、溶融亜鉛めっき、そしてめっきで塞がった穴の開け直し・タップの切り直しまで一貫対応します。
「板金屋」と言われることもありますが、実態は製缶よりの組織体制です。社内の約半数が溶接に携わり、そのほとんどが山形鋼アングル・溝形鋼チャンネルなどの形鋼の扱いに慣れています。
精度・公差の考え方
なぜ8,000mmで±2mmに収められるのか。マウンテックが精度をどう作っているかを公開します。
| 単体公差 | +0 〜 -1.5mm程度 |
|---|---|
| 列盤時の全長精度 | ±2mm（W800×10面＝8,000mm） |
| 形鋼のロット間ばらつき | 角度・辺長で ±1.5mm |
| 作り込む項目 | 外径／穴ピッチ／角度／対角／全長 |
前提：形鋼は「同じ材」ではない
山形鋼・溝形鋼は、ロットによって角度と辺の長さが±1.5mm程度変わります。この前提を無視して組むと、単体では合っていても列盤にした瞬間に全長が狂います。マウンテックはこのばらつきを見込んで製作します。
ばらつきをどこで吸収するか
-
切断精度
11m定尺材から社内で切断。ロットごとの実測値を踏まえて切断寸法を決定します。
-
穴あけ
アイアンワーカー・CO2レーザーを使用。列盤時の連結を前提に穴位置を決めます。
-
組立順序
どの順で組めば累積誤差が出ないかを考慮。本体とベースの関係性も意識します。
-
最終歪み取り
溶接による歪みを最終工程で取り切る。ここで角度・対角・全長を仕上げます。
単体精度と列盤精度は別物
単体では外径・穴ピッチだけでなく角度・対角を作り込みます。列盤となる場合は、どこに注意すれば全長寸法が精度良く収まるかを考慮して製作。本体とベースの関係性まで含めて設計します。

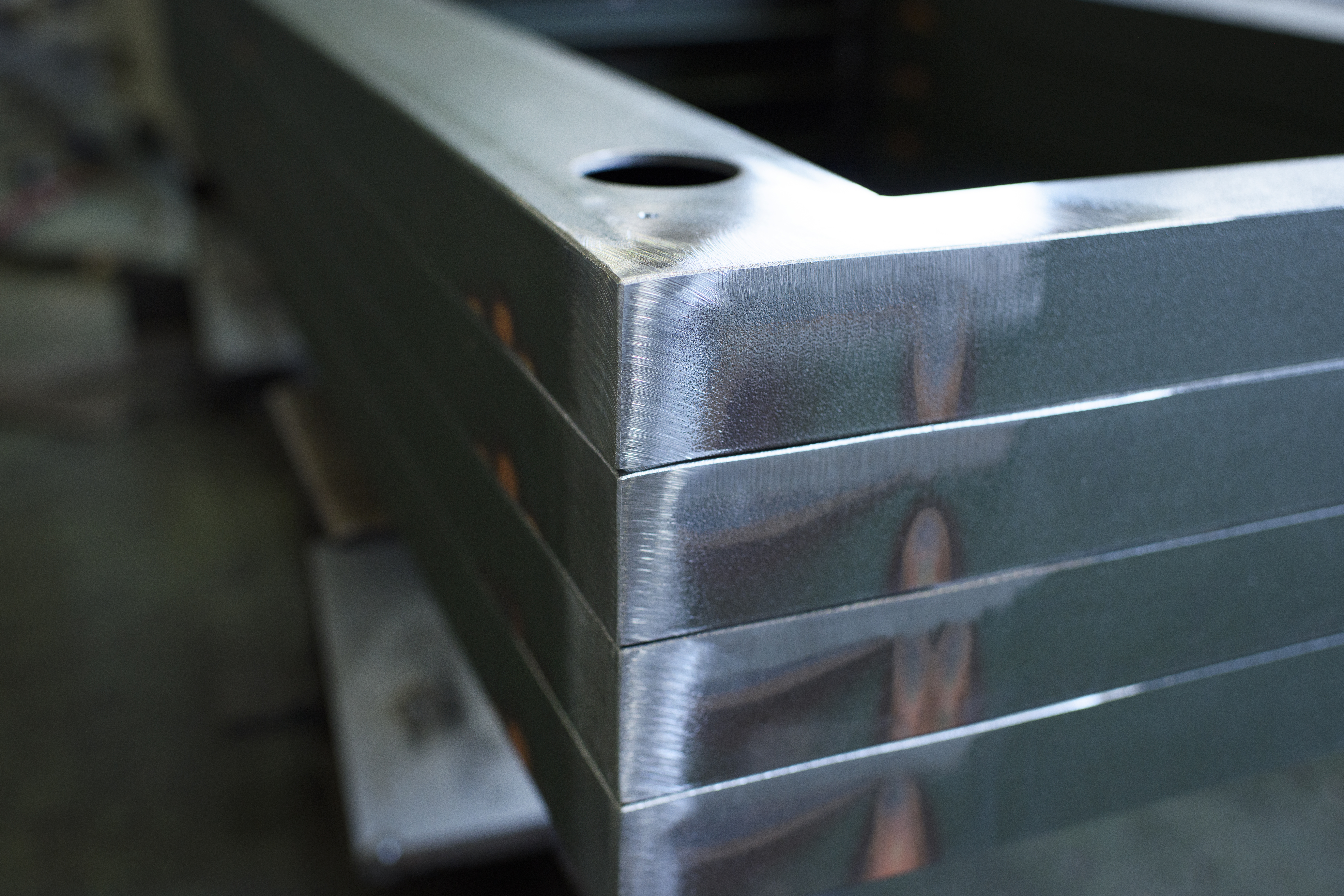

「角をだす会社」と呼ばれる理由
6面すべての対角・角度・仕上げを、正確に出しきる必要がある。そこからこの呼び名が生まれました。
【撮影必須】実測写真検査・測定作業（
ノギス／スケール等で実
測
している場面）
alt：「アングルフレームの全長・対角の実測検査」
ノギス／スケール等で実
測している場面）
alt：「アングルフレームの全長・対角の実測検査」
製作事例
架台 → 大型枠 → 列盤 → チャンネルベースの順で、対応の幅をご覧ください。

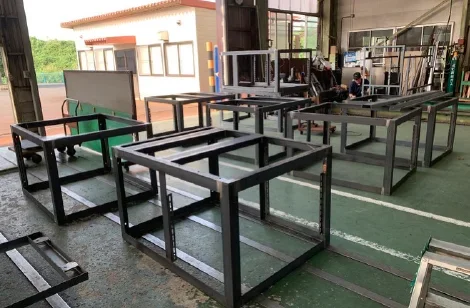

異形アングル架台
- 用途
- データセンター架台
- 寸法
- 1,300(W)×750(H)×650(D)
- 材質
- L7×75×100 ／ L6×65×65
- 表面処理
- 焼付け塗装
- 数量
- 200台

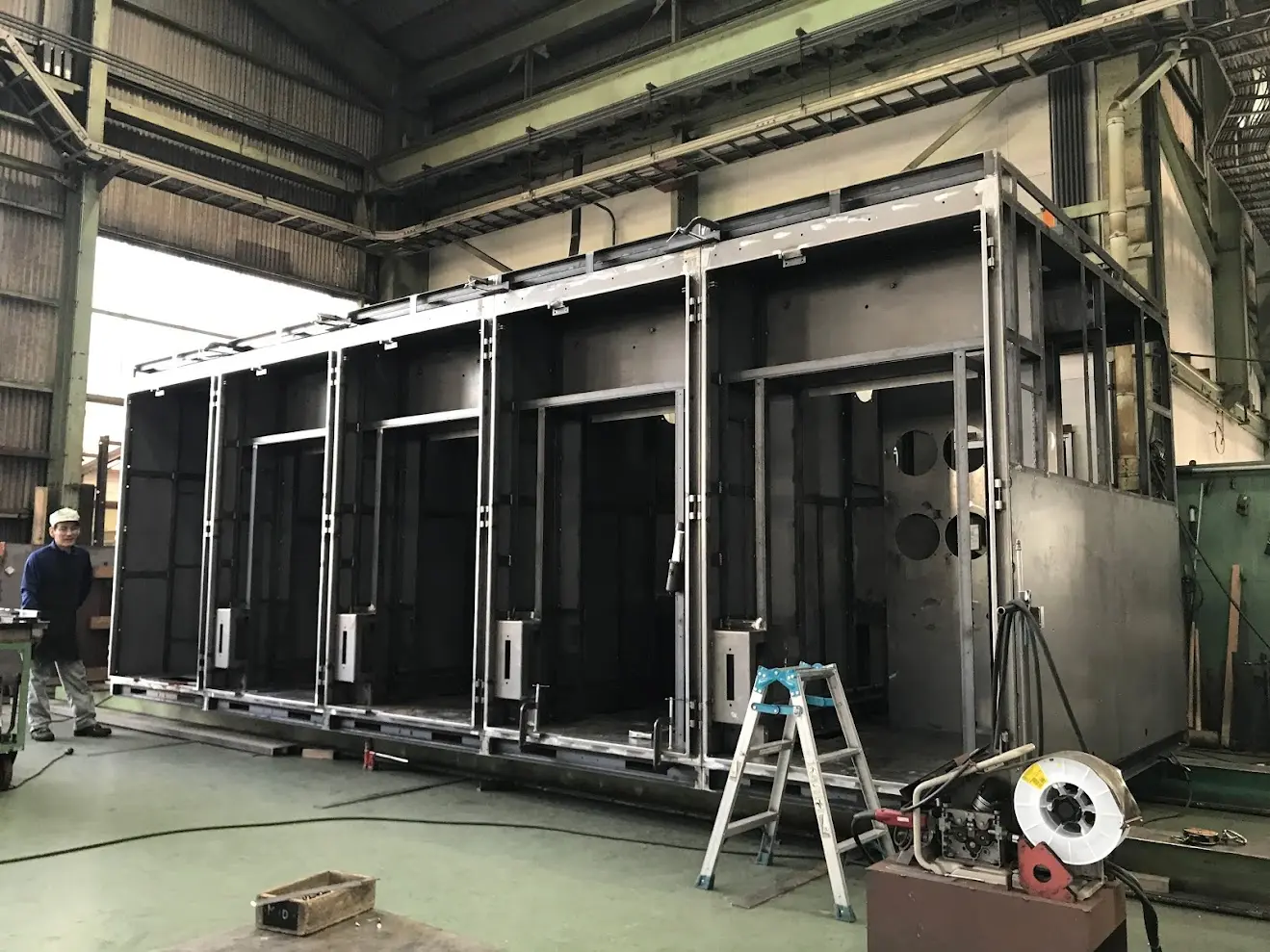

屋外キュービクル筐体
- 用途
- 特別高圧盤
- 寸法
- 6500x2500x2000
- 材質
- L6x50x50
- 表面処理
- 焼付け塗装
- 数量
- 5面体

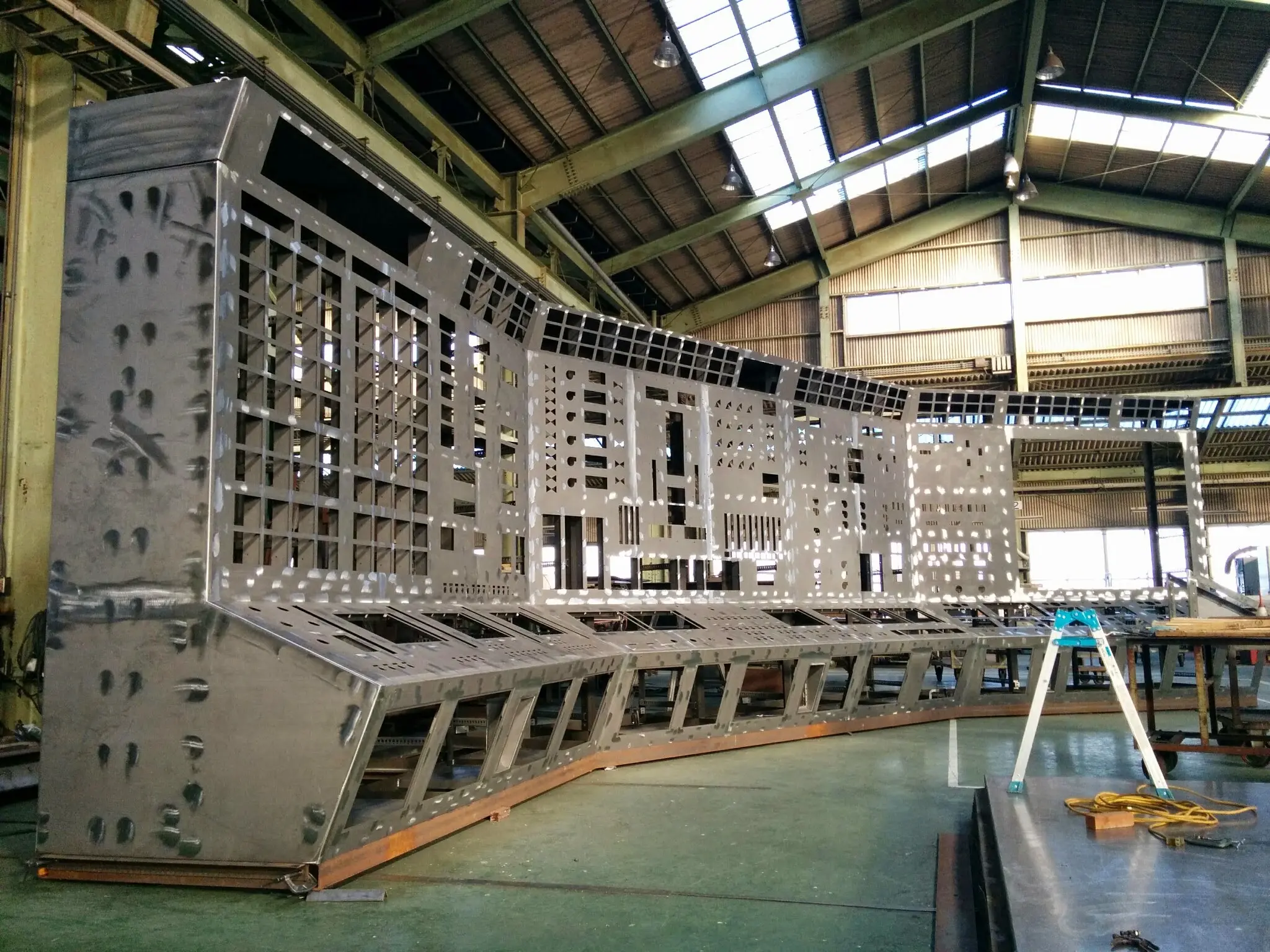

大型変電盤
- 用途
- 発電所向け
- 寸法
- 12,000×(1,750+650)×1,800
- 精度
- 全長±2mm
- 表面処理
- 焼付け塗装
- 数量
- 8分割枠
対応形鋼サイズ一覧
JIS G 3192 の標準サイズをベースに記載しています。記載外のサイズもご相談ください。
等辺山形鋼（アングル）
| 辺 × 辺 | 板厚 t | 主な用途 |
|---|---|---|
| 25×25 / 30×30 / 40×40 | 3 〜 5 | 小型枠・補強材 |
| 45×45 / 50×50 | 4 〜 6 | 小型フレーム |
| 60×60 / 65×65 | 4 〜 8 | 配電盤筐体の主力（L-65×65×6） |
| 70×70 / 75×75 / 80×80 | 6 〜 12 | 中型フレーム・架台 |
| 90×90 / 100×100 | 7 〜 13 | 大型枠・チャンネルベース |
| 120×120 / 130×130 | 8 〜 15 | 大型架台・台枠 |
| 150×150 / 175×175 | 12 〜 19 | 重量物架台 |
| 200×200 / 250×250 | 15 〜 35 | 対応可 |
不等辺山形鋼
| 辺 × 辺 | 板厚 t | 主な用途 |
|---|---|---|
| 90×75 / 100×75 | 7 〜 10 | 配電盤筐体の主力（L-100×75×7） |
| 125×75 / 125×90 | 7 〜 13 | 大型枠 |
| 150×90 / 150×100 | 9 〜 12 | 重量物架台 |
| 200×90 / 250×90 / 300×90 | 9 〜 16 | 対応可 |
溝形鋼（チャンネル）
| 高さ × 幅 | 板厚 t1 × t2 | 主な用途 |
|---|---|---|
| 75×40 / 100×50 | 5×7 / 5×7.5 | 小型ベース |
| 125×65 / 150×75 | 6×8 / 6.5×10 | チャンネルベースの主力 |
| 180×75 / 200×80 / 200×90 | 7×10.5 〜 8×13.5 | 大型ベース・台枠 |
| 250×90 / 300×90 / 380×100 | 9×13 〜 13×16.5 | 対応可 |
| 材質 | 鉄（山形鋼アングル・溝形鋼チャンネル・鋼板）／SUS304／アルミ |
|---|---|
| 材料調達 | 11m定尺材を購入し、切断から社内で実施。切材の購入も可能。他の定尺材も購入可能 |
| 実績の多いサイズ | 等辺山形鋼 6×65×65／6×50×50 ／ 不等辺山形鋼 5×65×40 ／ 溝形鋼 5×50×100 |
設備一覧
主要設備はすべて5'×10'（1,524×3,048mm）サイズ対応。大型製缶板金を前提とした設備構成です。
| 設備 | 能力・仕様 | 主な工程 |
|---|---|---|
| アイアンワーカー | 45ton | 形鋼の切断・穴あけ |
| シャーリング | 5'×10' 対応 | 鋼板の切断 |
| タレットパンチプレス | 5'×10' 対応 | 鋼板の抜き加工 |
| プレスブレーキ | 5'×10' 対応 175ton | 曲げ加工 |
| CO2レーザー | 5'×10' 対応 3.2kW | 形鋼の加工 |

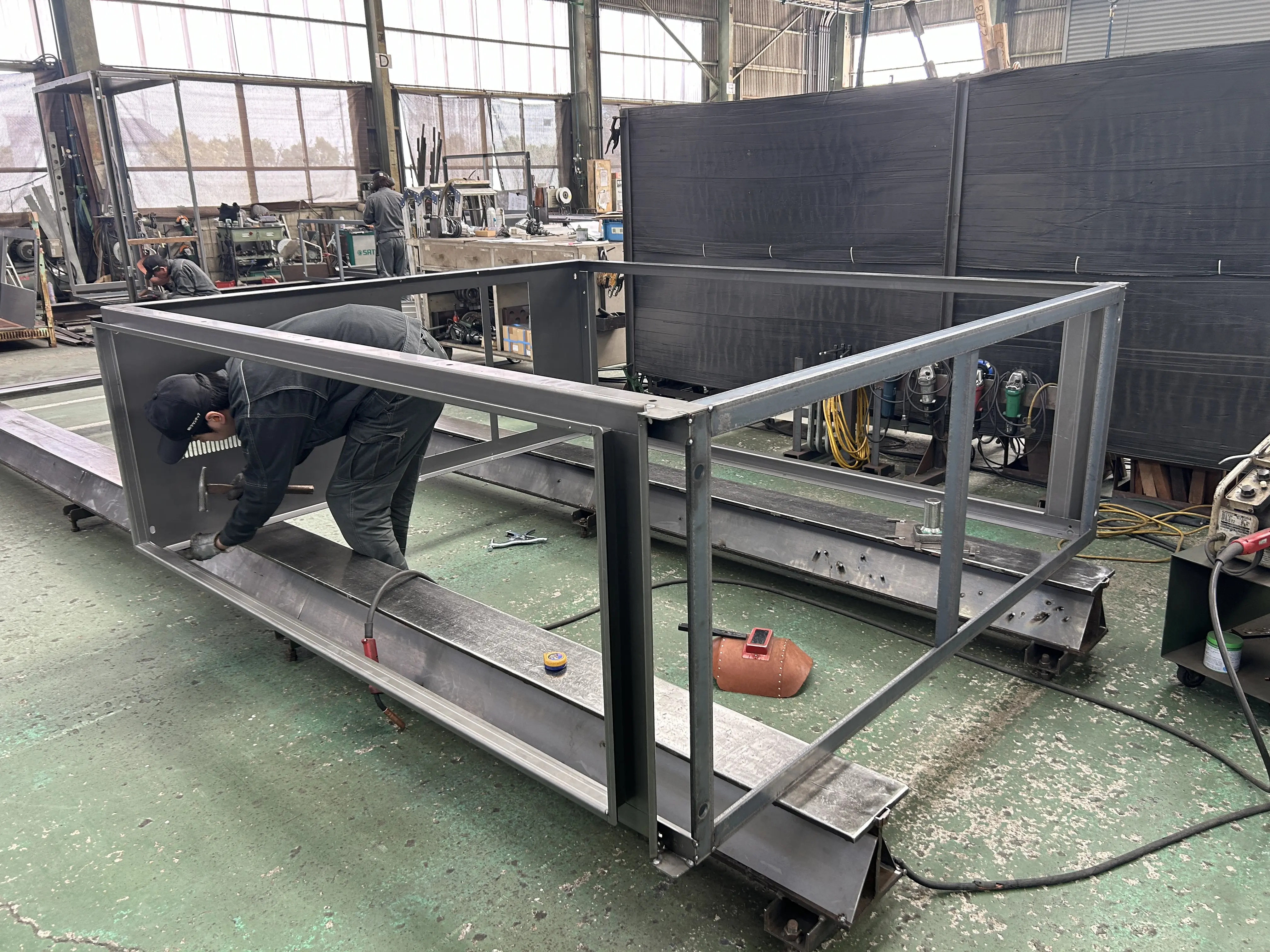

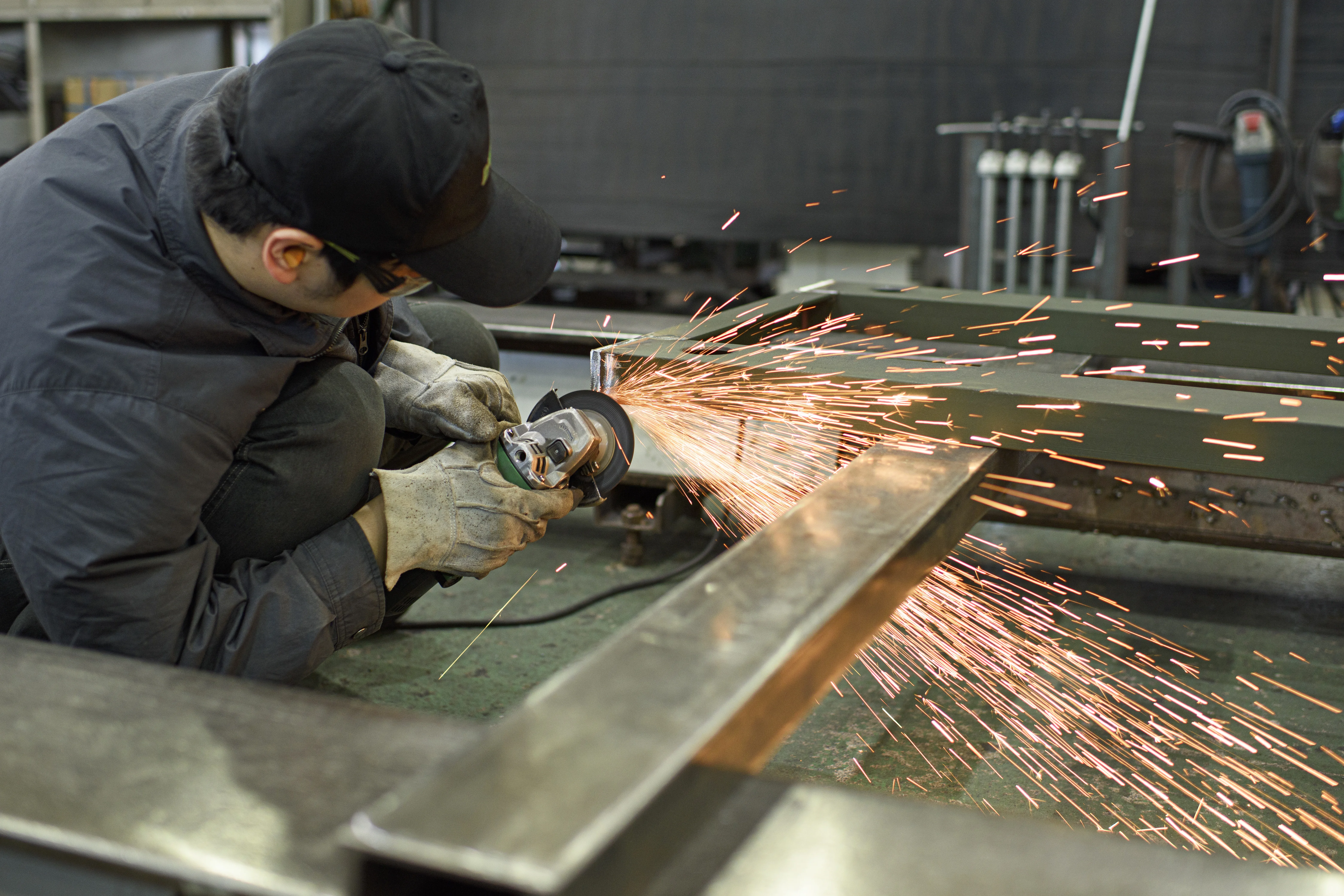

溶接・組立
| 溶接スペース | 約400坪（敷地1,500坪） |
|---|---|
| 特徴 | レイアウトを自由に組めるため、大型・変則形状のフレームに対応できます |
| 体制 | 従業員約30名のうち、溶接に携わるメンバー約15名（半数） |
表面処理
| 焼付け塗装 | 協力企業が数社あり。車で5分圏内にあり |
|---|---|
| 溶融亜鉛めっき | 車で20分の距離に大型のめっき業者があり、短いリードタイムで往復できます |
| めっき後処理 | めっきで塞がった穴の開け直し／タップの切り直し／水抜き穴の埋め直し |
【撮影推奨】溶接スペース（約40
0坪）の全景
alt：「マウンテックの溶接スペース 約400坪」
0坪）の全景alt：「マウンテックの溶接スペース 約400坪」
対応範囲
検討段階で「いけるか」を判断いただくための一覧です。
| フレームサイズ例 | 幅800 × 奥行2,000 × 高さ2,300（その他サイズも対応可） |
|---|---|
| 対応最大寸法・重量 | 1面体で 3,000×3,000×6,000 |
| 公差 | +0〜-1.5mm ／ 10面列盤 8,000mmで全長±2mm |
| 数量 | 1個〜 |
| 表面処理 | 焼付け塗装／溶融亜鉛めっき／めっき後の穴あけ・タップ・水抜き穴処理 |
| 対応製品 | 屋外キュービクル／屋内キュービクル／ロードセンター／コントロールセンター等の各種配電盤、制御盤、操作盤、情報表示盤、監視盤、デスク型操作盤、その他重電機器および板金製品全般。チャンネルベース、架台、台枠。 |
| 配送 | 全国対応 |
製作の流れ
「歪み取り」と「めっき後処理」を独立工程として明示しています。ここで困っている調達担当者が確実にいるためです。
-
図面受領
PDF・DXF・写真・スケッチで受付
-
検討・見積
原則1週間以内に回答
-
一次加工
11m定尺材の切断・穴あけ（アイアンワーカー／CO2レーザー）
-
溶接組立
約400坪の溶接スペースでレイアウトを自由に構成
-
歪み取り
形鋼のロットばらつきを最終工程で吸収。角度・対角・全長を作り込む
-
塗装／溶融亜鉛めっき
焼付け塗装は車で5分の協力業者へ。めっきは車で20分の協力業者へ
-
めっき後処理
塞がった穴の開け直し・タップの切り直し・水抜き穴の埋め直し
-
検査
外径・穴位置・角度・対角・全長
-
出荷
全国配送対応
品質保証・検査体制
| 検査項目 | 外径／穴位置／角度／対角／全長 |
|---|---|
| 使用測定器 | スケール・ノギス |
| 検査記録・成績書 | 図面に消し込みチェック |
| 材料証明（ミルシート等） | ミルシート発行可能 |
会社概要
- 会社名
- 株式会社マウンテック
- 住所
- 〒496-0025 愛知県津島市中一色町字神明20番地
- 会社URL
- https://www.moun-tec.com/
| 創業 | 78年。当時から配電盤筐体を製作し、全国の電機メーカーから受注 |
|---|---|
| 従業員 | 約30名（うち溶接に携わるメンバー約15名） |
| 年齢構成 | 10代〜30代が3割 |
| 敷地 | 工場全体600坪、うち溶接スペース約400坪 |
| 体制 | 多能工化を進め、ボトルネックを無くす取組みを継続 |
| 所在地 | 愛知県津島市中一色町字神明20（蟹江ICより車で5分） |
特定の職人しかできない工程を残さないことが、供給を止めないための備えです。
お取引開始の流れ
新規のお取引も歓迎しています。まずは小さく始めていただけます。
-
試作・小ロットから
初回は1個・試作からの対応が可能です。
-
NDA締結
図面・仕様の守秘についてはNDAを締結のうえ進行します。
-
取引口座開設・協力会社登録
取引先調査票の提供後に口座開設
-
工場見学
「まず現場を見てから判断したい」場合はご来社ください。
よくあるご質問
アングルフレームは1個からでも製作してもらえますか？
はい。1個からお受けしています。歪な形状の特殊枠も日常的に製作しています。
配電盤の列盤で全長精度はどの程度出せますか？
W800×10面＝8,000mmの列盤で全長±2mmに収めています。単体公差は+0〜-1.5mmです。
溶融亜鉛めっき後の穴あけ・タップ処理は対応できますか？
対応可能です。めっきで塞がった穴の開け直し、タップの切り直し、水抜き穴の埋め直しまで社内で行います。
取引先の製缶会社が廃業してしまいました。引き継いで製作できますか？
可能です。既存図面からの製作、図面がない場合の現物からの製作もご相談ください。創業78年、全国の電機メーカーとの取引実績があります。
この工場へ問い合わせする
株式会社マウンテックへ直接お問い合わせいただけます。図面をお持ちの方はそのままお送りください。お持ちでない場合も、写真やスケッチだけでご相談いただけます。
